磁通门供电与采集单元
发布日期：2026-03-24 09:39
浏览次数：
一、产品概述
北京磁控智能科技有限公司自主研发生产的磁通门供电与采集一体化系统，专为高精度磁通门传感器量身打造，集低噪声、低功耗专用激励供电、高精度信号调理、DC~10kHz 宽频数据采集、标准通信输出及多重安全保护于一体，可有效抑制温漂与电磁干扰，保障微弱磁场测量的精准度与长期稳定性；
该系统拥有完整自主知识产权，实现纯国产化制造，与公司自研磁通门传感器深度匹配、协同优化，采用模块化紧凑型设计，具备工业级宽温适应性与强抗干扰能力，支持单传感器独立采集与多传感器阵列并行采集，可灵活适配不同规模磁测场景，已成功应用于地磁观测站长期监测、实验室磁屏蔽室精准校准、航空航天载体磁测与地磁导航、海洋磁场探测、城市地下管线探测、矿产地质勘探、高端装备电磁环境监测、核磁共振无磁环境检测、自动化磁测产线及科研院所弱磁基础研究等场景，供货与售后稳定可控，为高精度磁测量设备提供核心电控支撑。
本数据采集设备是我司针对磁传感器模拟信号采集需求，自主研发的基于 ARM 架构的专用采集设备，采用 24 位高精度同步 AD 芯片及硬件隔离技术，可对模拟磁场信号实现高精度、高稳定采集。
设备按应用规模与通道配置，分为三通道数据采集模块、六通道数据采集模块及多通道一体化数据采集设备，可满足不同通道数量、不同场景下的磁信号采集需求。
二、技术参数
|
项目分类 |
核心指标 |
详细参数 |
|
电气参数 |
AD 采样精度 |
24 位 |
|
|
采样率 |
200Hz（可定制） |
|
|
通信方式（任选其一） |
网口：TCP/IP 协议 |
|
|
|
串口：TTL/RS232/RS485/RS422 |
|
|
|
内记式：内部集成 SD 卡存储 |
|
|
|
USB 口 |
|
|
|
CAN 总线 |
|
|
供电电压（任选其一） |
5V/12V/24V 宽压可选 |
|
|
整机功耗 |
≤4W（不含上位机） |
|
机械参数 |
设备尺寸 |
56mm×106mm×136mm（不含航空插头） |
|
|
设备重量 |
≤650g |

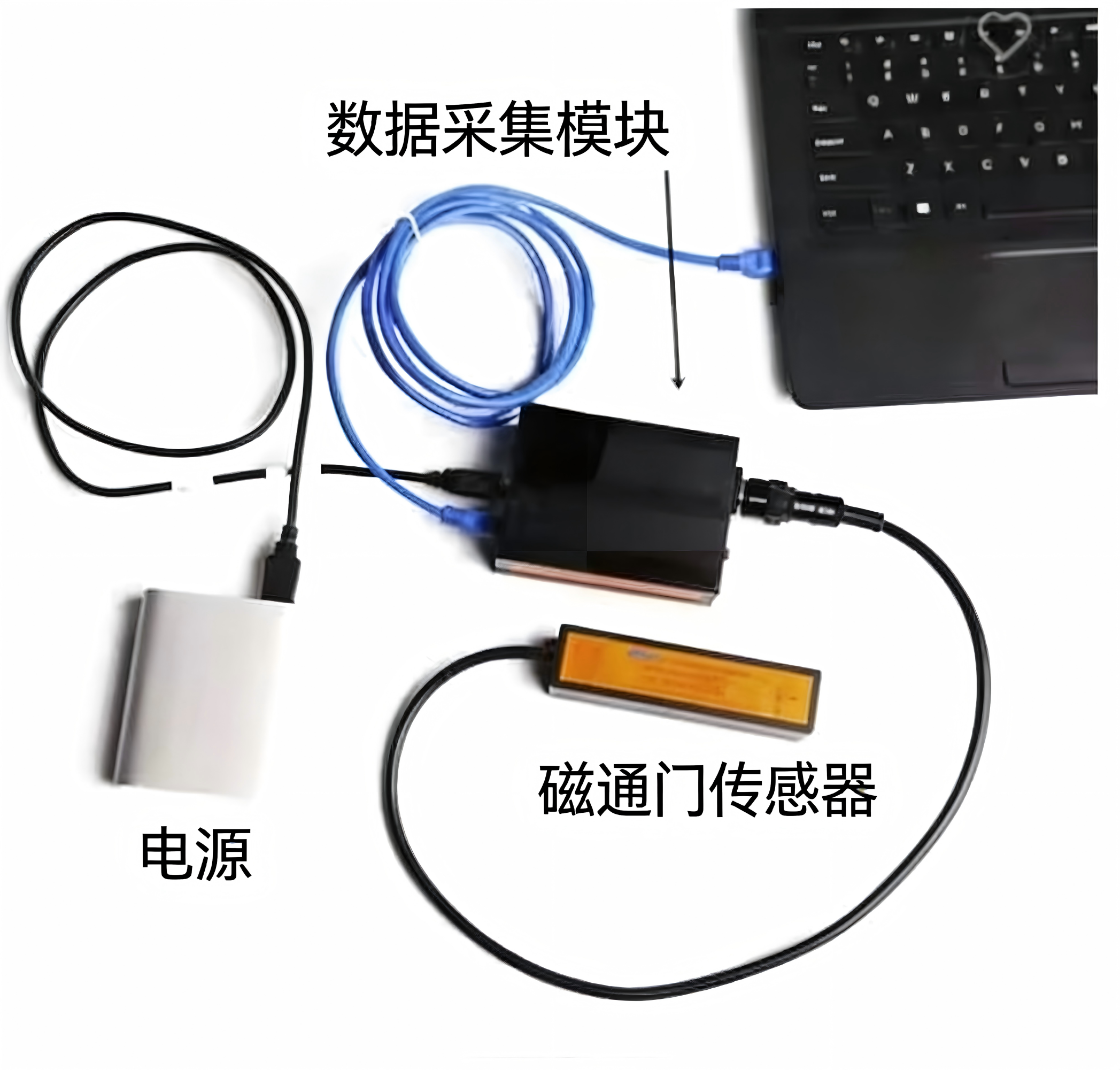

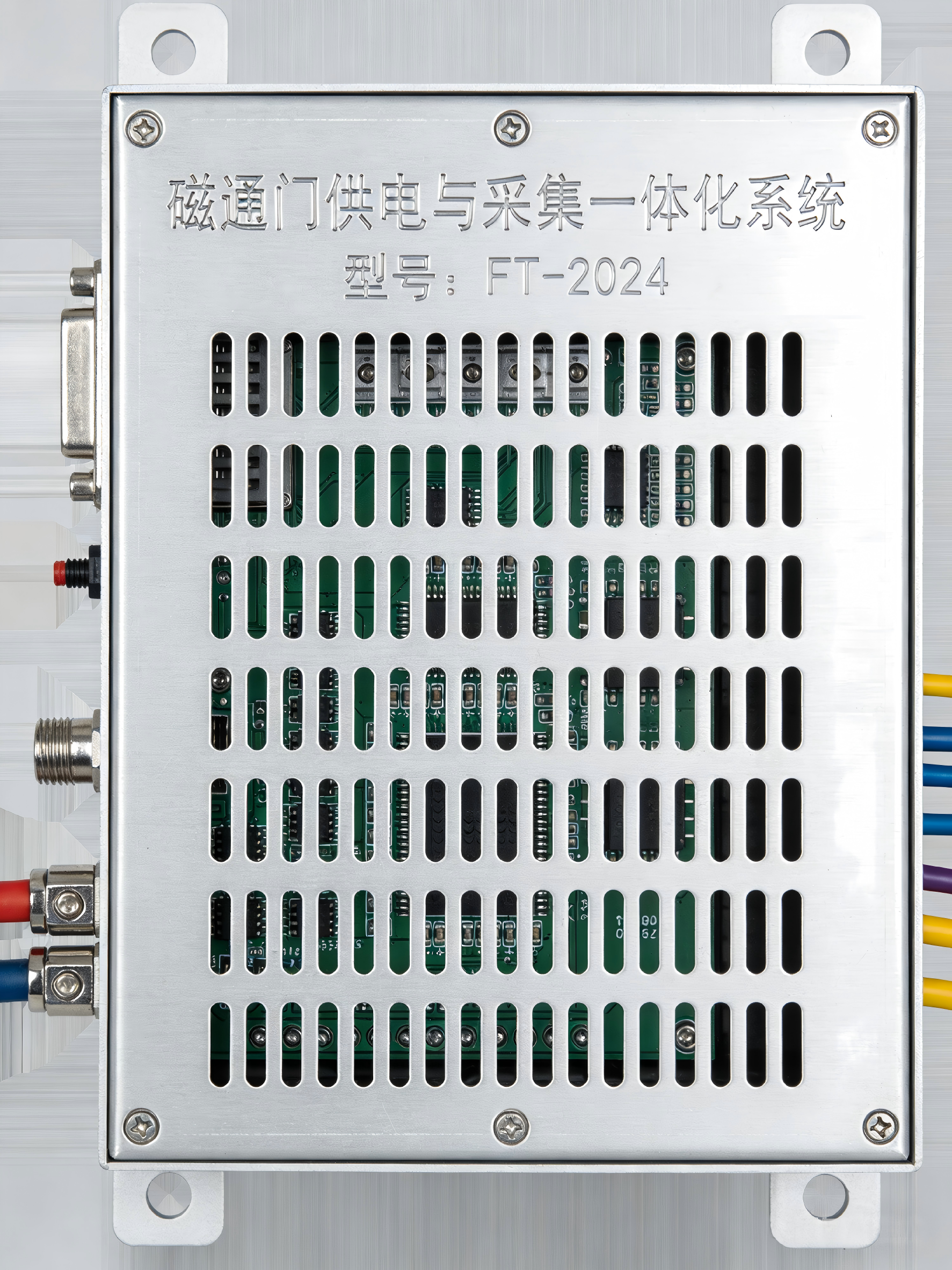

三、图片展示
