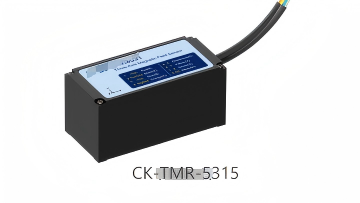

CK-TMR-5315 线性磁传感器

发布日期：2026-03-31 10:45 浏览次数：

CK-TMR-5315
线性磁传感器产品介绍

CK-TMR-5315 是一款紧凑型高精度、低噪声、快速响应的线性磁传感器，采用模块级封装，整机尺寸为29mm×18.5mm×8.6mm。产品测量范围可达±500μT，支持单双电源供电模式，供电电压范围为±3.3V~±15V，工作温度范围覆盖-40°C~85°C，适配严苛的工业与科研使用环境。
这款传感器基于高灵敏度低噪声的TMR芯片技术打造，内部集成了专用磁场反馈线圈和微弱信号调理电路，凭借硬核技术实现了顶尖的性能指标，具体包括15pT/√Hz@1Hz级低噪声、0.05%级线性度、40PPM级灵敏度温度漂移，以及在-40°C~75°C温度范围内仅0.3%级的灵敏度变化，同时拥有500kHz级带宽，能够精准实现对微弱磁场的高分辨率、快速实时测量。
为了满足多样化的使用需求，厂家还可配套提供三轴磁传感器模组TMR8531，全面拓宽产品适用场景，成为各类磁场检测领域的理想选择。
产品特性：
采用低噪声隧道磁电阻技术
搭载精密磁场反馈技术
超低噪声：15pT/√Hz@1Hz级
稳定性强：40PPM级灵敏度温漂
高精度：0.05%级线性响应特性
宽频响应：500kHz级带宽
温度适应性好：-40°C~75°C温度范围内灵敏度变化仅0.3%级

典型应用领域：
环境磁场监测
食品安全检测
地球物理磁探
地下管道检测
金属异常检测
交通车辆检测
磁性金属检测
产品快速选型表：

型号	敏感方向	响应频率（-3dB）	磁场噪声谱密度	供电电压	尺寸
CK-TMR-5115	单轴	DC ~ 500 kHz	10~20 pT/√Hz@1Hz	5 V ~ 30 V ±3.3 V ~ ±15 V	29 mm × 18.5 mm × 8.6 mm
CK-TMR-5315	三轴	DC ~ 500 kHz	10~20 pT/√Hz@1Hz	±3.3 V ~ ±15 V	70 mm × 33 mm × 33 mm

性能参数：

参数	符号	条件	最小值	典型值	最大值	单位
测量范围	Fs	CC = ±15 V	/	±200	±500	uT
灵敏度	Sen	-200 ~ 200 μT	19.50	20.00	20.50	mV/μT
灵敏度温度系数	TCS	-40 °C ~ 75 °C	/	40	/	PPM/°C
零点磁场失调	Hoffset	H = 0	/	/	5	uT
零点失调温度系数	TCH	-40 °C ~ 75 °C H = 0	/	20	/	nT/°C
非线性度	δL	±200 μT	/	0.05	0.1	%
磁滞	Hys	±200 μT	/	0.5	1	uT
电压噪声密度	VN	H = 0, 1Hz	/	400	600	nV/√Hz@1Hz
磁场噪声密度	BN	H = 0, 1Hz	10	15	20	pT/√Hz@1Hz
输出电压范围	VOUT	/	-VCC+ 0.5	/	VCC - 0.5	V
最大输出电流	IOUT	/	/	/	30	mA
频率特性	FR	-3dB	/	500	/	KHz
单电源供电电压	VCC	/	5	12	30	V
双电源供电电压	VCC	/	±3.3	±5	±10	V
静态功耗	PW	H = 0, ±5 V		10		mW
工作温度	TA	/	-40	/	85	℃
存储温度	TS	/	-40	/	85	℃

CK-TMR-5115接口参数:

名称	参数	单位
尺寸 ( 长 × 宽 × 高 )	29 × 18.5 × 8.6	mm
重量	8.5	g
电气接口	6 × Φ0.8，孔心距 2.0	mm
安装定位接口	2 × Φ2.4，孔心距 14.4 2 × Φ1.3，孔心距 10.0	mm
敏感轴方向	传感器长轴方向	/

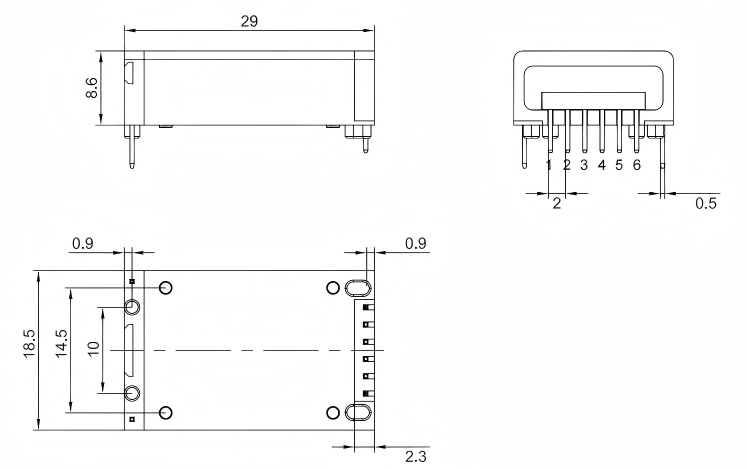

CK-TMR-5115外形尺寸图：

CK-TMR-5315接口参数:

名称	参数	单位
尺寸 ( 长 × 宽 × 高 )	70 × 33 × 33	mm
重量	80	g
电气接口	FGG 1B 8 针接口	/
安装定位接口	2 × Φ2.4，孔心距 14.4 2 × Φ1.3，孔心距 10.0	mm
线长	1	m
敏感轴方向	X/Y/Z 三轴正交	/
三轴正交度	< 0.5	Deg

CK-TMR-5315引脚定义：

引脚序号	引脚名	颜色	功能
1	+Vcc	RED	电源正
2	PWR GND	Black	电源地
3	-Vcc	Blue	电源负
4	SIG GND	Orange	信号地
5	X	Chartreuse	X 输出
6	Y	Yellow	Y 输出
7	Z	Green	Z 输出
8	NC	White	空

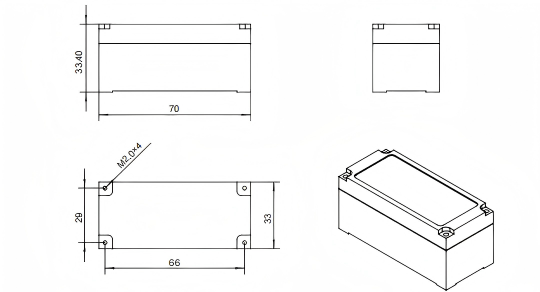

CK-TMR-5315尺寸图：
