电磁铁

发布日期：2026-03-27 09:31 浏览次数：

一、产品概述
本系列交流电磁铁专为高精度交流磁场发生而设计，核心铁芯与轭铁采用硅钢叠片、锰锌铁氧体或高性能软磁合金等低损耗磁材制造，可稳定产生最高至 kHz 级频率的交变磁场，能有效抑制高频工况下的涡流损耗与发热，保证磁场输出纯净、稳定。相较于传统空心线圈，在同等磁场指标下，交流电磁铁整体结构更紧凑、体积更小，可实现更高磁场强度输出，兼具高效、可靠与空间利用率优势，适用于磁场测试、电磁特性研究、器件标定、电磁干扰模拟等科研与工程应用场景。
二、产品特点

C 型结构设计：采用 C 型结构，在励磁电源激励下形成闭合磁路，两极间可产生沿极头轴向的均匀磁场，磁场分布稳定、一致性好。

灵活气隙调节：气隙双向可调，调节范围 0~120mm，可适配不同尺寸样品与实验需求；极柱直径 φ200mm，标配纯铁极头，可根据实验更换不同极面尺寸。

卧式磁场布局：电磁铁卧式安装，磁场方向水平，便于样品放置与实验操作，空间利用率高。

稳定电气性能：线圈冷态直流电阻 3.1Ω，绝缘电阻优于 10MΩ，电气性能可靠，可长期稳定运行。

高效自然冷却：采用自然冷却方式，无需额外冷却设备，结构简洁，维护成本低。

高磁场输出能力：在 5mm 气隙下，中心磁场可达 3.2T@40A（φ40mm 极面）；40mm 气隙时仍可实现 1.4T@40A（φ150mm 极面），磁场强度与功率呈良好线性关系。

广泛应用场景：适用于材料磁性研究、磁学实验、器件标定、电磁特性测试等科研与工程领域，可满足高校、科研院所及企业的多样化需求。
三、技术参数

类别	项目	参数
产品规格	结构	PS-200 型电磁铁（C 型结构），磁场沿极头轴向
	气隙调节	气隙双向可调，可调范围 0~120mm
	极柱直径	φ200mm，标配一副纯铁极头
	磁场方向	电磁铁卧式，磁场方向水平
电气参数	线圈冷态直流电阻	3.1Ω
	线圈绝缘电阻	优于 10MΩ
冷却方式	冷却方式	自然冷却

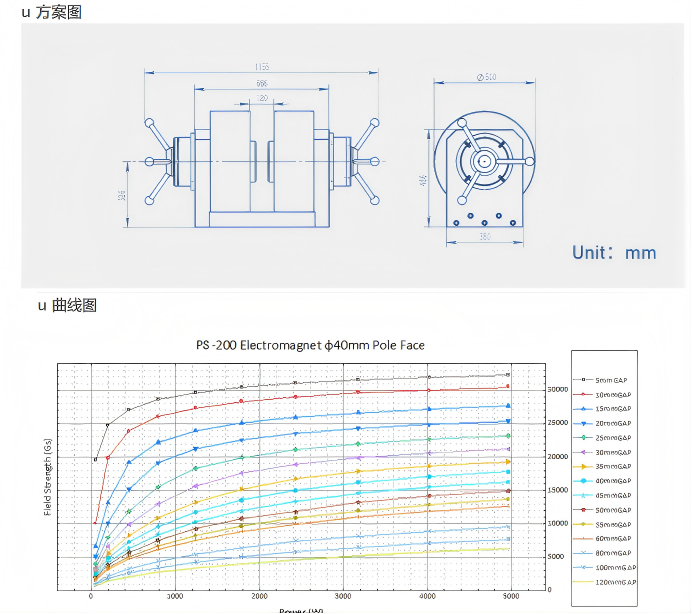

尺寸及质量	外形尺寸	见图纸（单位：mm）
	整体重量	约 930kg
磁场参数	5mm 气隙	中心磁场优于 3.2T@40A（φ40mm 极面）
	40mm 气隙	中心磁场优于 1.4T@40A（φ150mm 极面）

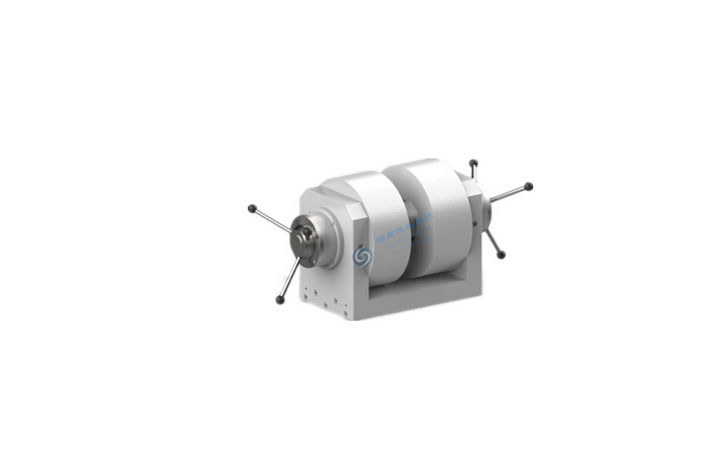

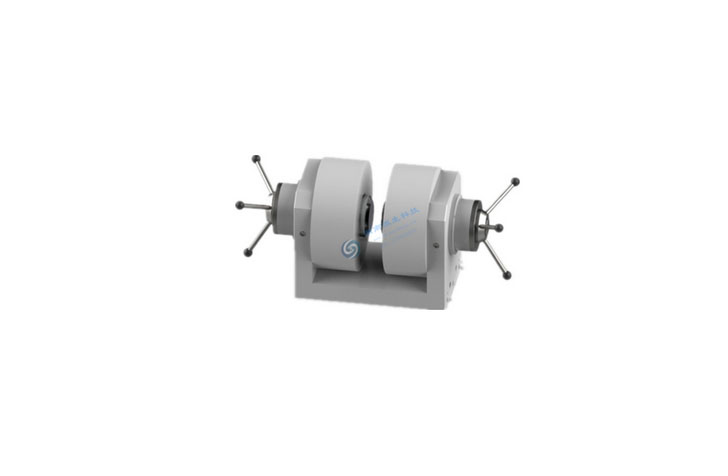

四、图片展示
